五轴数控加工外壳圆弧倒角与底盖外缘接触面精度控制
五轴联动加工中圆弧倒角的几何拓扑与刀具路径规划 在五轴数控加工体系中，外壳圆弧倒角的成型质量直接取决于刀具中心点与工件表面的法向接触状态。对于高复杂度曲面而言，传统的三轴加工难以在一次装夹中实现内外侧倒角的连续过渡，必须依赖五轴联动的刀轴控制技术。加工过程中，刀具轴线需实时跟随曲面法矢变化，通过B轴或C轴的旋转补偿，确保切削刃始终处于最佳切削角度。这种动态调整不仅消除了传统工艺中的接刀痕，更关键
五轴联动加工中圆弧倒角的几何拓扑与刀具路径规划
在五轴数控加工体系中，外壳圆弧倒角的成型质量直接取决于刀具中心点与工件表面的法向接触状态。对于高复杂度曲面而言，传统的三轴加工难以在一次装夹中实现内外侧倒角的连续过渡，必须依赖五轴联动的刀轴控制技术。加工过程中，刀具轴线需实时跟随曲面法矢变化，通过B轴或C轴的旋转补偿，确保切削刃始终处于最佳切削角度。这种动态调整不仅消除了传统工艺中的接刀痕，更关键的是维持了切削力的稳定性，防止因刀具倾角过大导致的让刀现象，从而从源头保障圆弧过渡的几何连续性。
刀具路径的生成逻辑需严格遵循等残留高度或等步长策略，特别是在倒角与主体曲面交接的R角区域，网格划分密度需显著高于平面区域。实际生产中，常采用螺旋下刀或斜线下刀方式进入倒角起始点，避免垂直切入造成的刀具崩刃或表面压痕。路径平滑处理至关重要，任何微小的阶跃都会在最终零件表面形成可见的光影断层。通过优化进给速率与主轴转速的匹配关系，使得材料去除率保持在恒定区间，进而控制热变形对微观几何精度的干扰。这种严密的运动学规划，是确保复杂曲面倒角达到设计公差的基础条件。

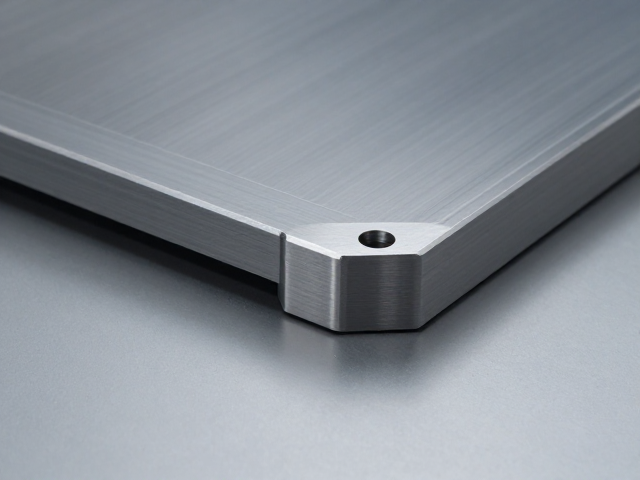

底盖外缘接触面的基准建立与装夹稳定性分析
底盖外缘接触面的精度控制，核心在于建立高重复精度的定位基准体系。在五轴加工环境中，工件的装夹姿态决定了后续所有加工特征的相对位置关系。通常采用精密平口钳或专用液压夹具固定毛坯，并通过寻边器或探针预先探测工件坐标系原点。接触面的平面度要求极高，往往需要以已加工的外缘为参考基准，反向校验装夹面的平行度。若装夹存在微小倾斜或夹持力不均导致的弹性变形，会在后续铣削中产生系统性误差，导致底盖与外壳装配后出现间隙不均或应力集中。因此，刚性固定的稳定性与基准面的清洁度是首要控制要素。
为了消除装夹误差对接触面精度的影响，常采用“先粗后精、基准先行”的加工策略。在初步确立基准面后，所有后续工序均以此面为Z轴零点或定位参考。对于大面积的底盖接触面，刀具轨迹需覆盖全区域，避免局部留量过大导致的热变形累积。五轴机床的高刚性结构有助于在高速铣削大面积平面时抑制振动，但切削参数的设定仍需精细调整。通过分层铣削和恒定的切深控制，确保材料去除过程中的应力释放均匀，防止因内应力重新分布引起的底盖翘曲，从而维持接触面与理论几何位置的高度一致。

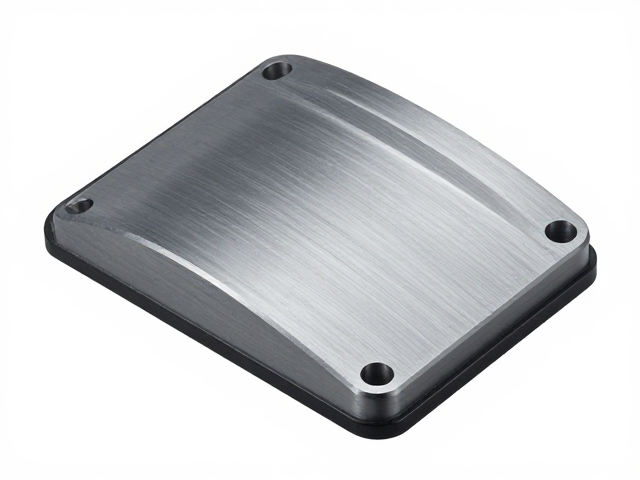

多轴协同下的形位公差关联控制策略
外壳圆弧倒角与底盖外缘接触面之间存在着严密的空间位置关联，五轴加工的优势在于能够通过一次装夹完成所有特征的精加工，彻底消除多次装夹带来的累积误差。在程序编制阶段，需将倒角的切点坐标与接触面的边界坐标纳入统一的坐标系下进行关联计算。刀具在加工倒角圆弧段时，其轴线的倾斜角度会直接影响倒角宽度及与接触面的交线质量。若刀轴控制精度不足，会导致圆弧与平面交接处出现过切或欠切，破坏设计的密封性或装配配合要求。因此，机床的回转轴定位精度及动态响应特性成为关键变量。
形位公差的控制不仅依赖于机床本身的精度，更受限于刀具系统的刚性与磨损状态。长径比较大的球头刀在加工深腔倒角时易产生挠曲，导致实际切削点偏离理论轨迹。为解决这一问题，需选用短刃径比更优的刀具，或采用摆头式五轴机床以缩短刀具悬伸长度。在加工过程中，实时监控主轴负载与振动信号，可间接反映刀具状态与切削过程的稳定性。通过补偿算法修正刀具半径磨损带来的尺寸偏差，确保倒角圆弧的半径误差及接触面的平面度误差均控制在微米级范围内，实现不同特征间高精度的几何一致性。

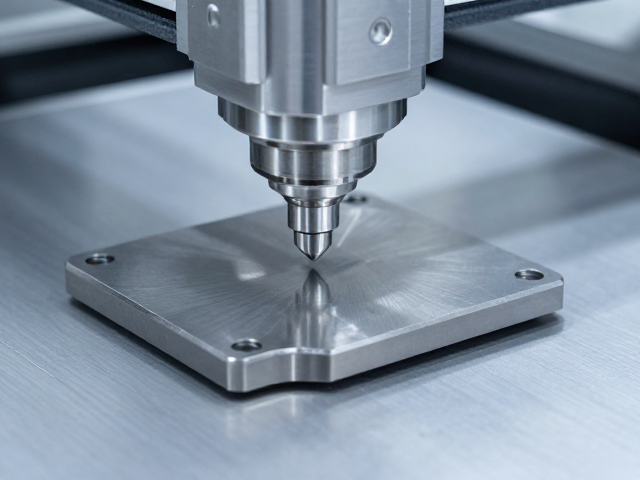

在线检测反馈与工艺参数的闭环优化
高精度的五轴加工离不开严密的检测与反馈机制。在关键特征加工前后，利用机床内置探针或在线测量系统进行尺寸校验，可即时获取倒角半径、接触面高度等关键数据。通过将实测数据与CAD模型进行比对，分析误差分布规律，进而调整刀具补偿值或优化加工路径。这种闭环控制策略能有效应对环境温度变化、机床热漂移等不确定性因素对精度的影响。特别是在批量生产中，首件检验数据的快速反馈能显著缩短工艺调试周期，确保后续产品的一致性。
工艺参数的优化需基于严密的实验验证而非经验估算。切削速度、进给速度、冷却液流量等参数会显著影响表面粗糙度和微观组织变化。对于铝合金或不锈钢等不同材质，需通过试切确定最佳切削窗口。例如，在加工高硬度材料时，适当降低进给率可减少切削力，提高表面质量，但需平衡加工效率。通过对比不同参数组合下的检测数据，建立参数-质量映射关系，形成标准化的作业指导书。这种基于数据驱动的工艺固化过程，能够最大程度地降低人为操作差异，确保五轴数控加工在复杂外壳与底盖组件上的精度表现具备高度的可重复性与稳定性。
