钟表护冠螺丝锻造成型工艺详解，表冠防护零配件优化指南
钟表护冠螺丝的原材料选择与预处理标准 钟表护冠螺丝作为表冠组件中的关键紧固件，其材质选择直接决定了零部件的耐磨性、抗腐蚀能力以及长期使用的稳定性。行业内主流的高精度腕表通常选用316L精钢或904L不锈钢作为基础原料，这两种材料具备优异的晶体结构致密性和卓越的耐酸碱腐蚀特性。在锻造前，原材料需经过严格的光谱分析，确保碳、铬、镍、钼等元素含量符合预定公差范围，任何成分的偏差都可能导致后续热处理后的
钟表护冠螺丝的原材料选择与预处理标准
钟表护冠螺丝作为表冠组件中的关键紧固件，其材质选择直接决定了零部件的耐磨性、抗腐蚀能力以及长期使用的稳定性。行业内主流的高精度腕表通常选用316L精钢或904L不锈钢作为基础原料，这两种材料具备优异的晶体结构致密性和卓越的耐酸碱腐蚀特性。在锻造前，原材料需经过严格的光谱分析，确保碳、铬、镍、钼等元素含量符合预定公差范围，任何成分的偏差都可能导致后续热处理后的硬度不均。
预处理环节包括线材的拉拔与校直，这一步骤旨在消除材料内部应力并获得均匀的截面尺寸。通过多道次冷拉拔工艺，钢材的晶粒被细化并沿轴向排列，形成纤维状的流线组织，这种微观结构的改变能够显著提升材料的抗拉强度和疲劳强度。预处理后的线材表面需保持光滑无氧化皮，为后续的热锻或冷锻成型提供理想的物理状态，避免因表面缺陷导致成型过程中出现裂纹或分层现象。
热锻成型过程中的温度控制与模具设计
热锻工艺通过加热坯料至奥氏体区，利用金属在高温下塑性提高的特点，使其在模具型腔内发生塑性变形。对于316L不锈钢而言，锻造温度通常控制在1050℃至1150℃之间，这一区间能保证材料具有良好的延展性同时防止过热导致晶粒粗大。加热过程需采用保护气氛炉，以避免表面氧化和脱碳，确保螺丝头部的光洁度和尺寸精度。温度传感器的实时反馈系统会监控炉内温差，确保每一批次坯料的加热均匀性。
模具设计需严格遵循金属流动规律，采用多工位冷镦或热锻模具，通过预成形和终成形两个阶段逐步逼近最终几何形状。模具型腔表面经过精密磨削和抛光处理，粗糙度需达到Ra0.1μm以下，以减少成型过程中的摩擦阻力并防止零件表面划伤。模具材料通常选用高硬度、高耐磨性的硬质合金或粉末冶金高速钢，以应对高频次冲击载荷。模具的分型面设计需设置严密的飞边槽，以容纳多余金属并保证闭合精度，防止飞边过大影响后续去毛刺工序。
冷镦成型与螺纹加工的精度的关键
冷镦工艺在室温下对经过预处理的线材进行强力挤压，通过模具的径向和轴向压力使金属流动形成螺丝头部和杆部。该工艺具有极高的材料利用率和生产效率，特别适合大批量标准化生产。冷镦过程中，润滑剂的选择至关重要，需使用含有二硫化钼或石墨成分的专用润滑脂，以降低模具与工件间的摩擦系数，防止粘模现象。压力机吨位需根据螺丝直径和材料屈服强度精确计算，过大的压力会导致模具崩裂，过小的压力则无法形成完整的头部轮廓。
螺纹加工是决定护冠螺丝配合精度的核心环节，通常采用滚丝工艺而非切削工艺。滚丝利用两对滚丝轮在旋转过程中对螺丝杆部施加径向压力，使金属产生塑性变形从而形成螺纹。这种工艺形成的螺纹纤维流线连续，无切削应力集中，具有更高的抗疲劳强度和表面硬度。滚丝轮的齿形精度需定期校验，确保螺距、中径和牙型角符合ISO或GB标准。加工后需进行严格的螺纹通止规检测，确保每一颗螺丝都能顺畅旋入且无松动或卡滞现象。
热处理强化与表面处理的协同效应
成型后的螺丝需经过淬火和回火处理，以获得理想的力学性能组合。对于316L不锈钢，固溶处理是常见的热处理方式，将零件加热至1010℃-112℃后快速冷却，使碳化物充分溶解于奥氏体中，从而恢复材料的耐腐蚀性能和韧性。随后进行低温回火，消除内应力，稳定组织，使硬度控制在规定的范围内（通常为HV200-250）。热处理炉内的温度均匀性需经过严格校准，避免局部过热或冷却不均导致变形或性能波动。

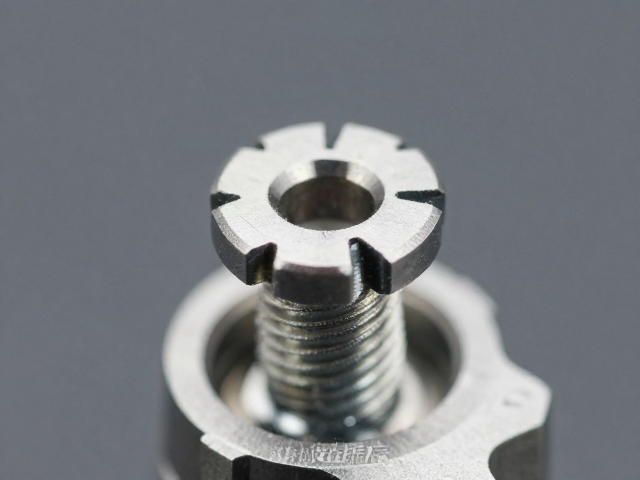

表面处理旨在进一步提升护冠螺丝的外观质感和防护性能，常见工艺包括电解抛光、喷砂和PVD真空离子镀膜。电解抛光可去除表面微观峰谷，使螺丝表面达到镜面效果，同时钝化表面形成致密的氧化膜，增强抗腐蚀能力。PVD镀膜则可在螺丝表面沉积一层氮化钛或碳化钛薄膜，显著提高表面硬度和耐磨性，同时提供金色、黑色等多种装饰效果。处理过程中需严格控制气体纯度、真空度和沉积参数，确保膜层附着力和厚度均匀性，避免出现起泡、脱落或色差问题。
