O型密封圈选型指南，内径尺寸、硬度与PTFE材质耐久性全攻略
O型密封圈选型核心：内径尺寸的计算逻辑与公差控制 O型密封圈的内径（ID）并非直接对应密封槽的内径，而是需要根据密封圈的自由状态尺寸进行精确换算。在静态密封应用中，O型圈的内径通常略小于密封槽的内径，这种过盈配合能够确保密封圈在安装后产生初始预紧力，从而建立严密的密封界面。选型时需参考ISO 3601或GB/T 3452.1等标准，确认所选用规格在未受压状态下的内径公差范围，通常标准内径的公差控
O型密封圈选型核心：内径尺寸的计算逻辑与公差控制
O型密封圈的内径（ID）并非直接对应密封槽的内径，而是需要根据密封圈的自由状态尺寸进行精确换算。在静态密封应用中，O型圈的内径通常略小于密封槽的内径，这种过盈配合能够确保密封圈在安装后产生初始预紧力，从而建立严密的密封界面。选型时需参考ISO 3601或GB/T 3452.1等标准，确认所选用规格在未受压状态下的内径公差范围，通常标准内径的公差控制在±0.2mm至±0.4mm之间，具体数值取决于直径段。
尺寸计算过程中必须考虑压缩率对有效密封直径的影响。当O型圈安装于沟槽中，其截面直径会被压缩，导致内径略微扩张。对于高压缩率场景，若忽略此形变，可能导致内径过小，使得密封圈在装配时产生过大的拉伸应力，进而引发永久变形或挤出失效。工程实践中，建议通过公式 $ID_{effective} = ID_{free} + (1 - C) \times OD_{free} - 2 \times Gap$ 进行理论校验，其中C为压缩率，Gap为径向间隙，以此确保最终装配尺寸符合流体系统的密封要求。
材质硬度对密封性能的影响与邵氏硬度选择策略
邵氏硬度（Shore A）是衡量O型圈材料抵抗变形能力的关键指标，直接影响密封界面的接触应力分布。低硬度材料（如邵氏40-50A）具有优异的柔顺性，能够填充微观粗糙表面，适用于不规则沟槽或低压工况，但其抗挤出能力较弱，在高压环境下易发生挤出破坏。高硬度材料（如邵氏70-80A）则具备更高的机械强度和抗挤出性能，适合高压、高温或振动剧烈的工况，但过高的硬度可能导致接触应力集中，反而降低密封效果或加速对偶件磨损。
选材时需结合介质压力与温度范围综合判定。一般而言，工作压力低于10MPa时，推荐选用邵氏60-70A的丁腈橡胶（NBR）或氟橡胶（FKM）；当压力超过20MPa，建议提升至邵氏70A以上，或配合挡圈使用以增强抗挤出能力。硬度并非孤立参数，需与材料的拉伸强度、永久变形率结合评估。例如，在动态密封场景中，过高的硬度会增加摩擦系数，导致运动部件发热及密封唇口磨损，因此动态工况下的硬度选择通常比静态工况更为保守，以平衡密封性与运动阻力。

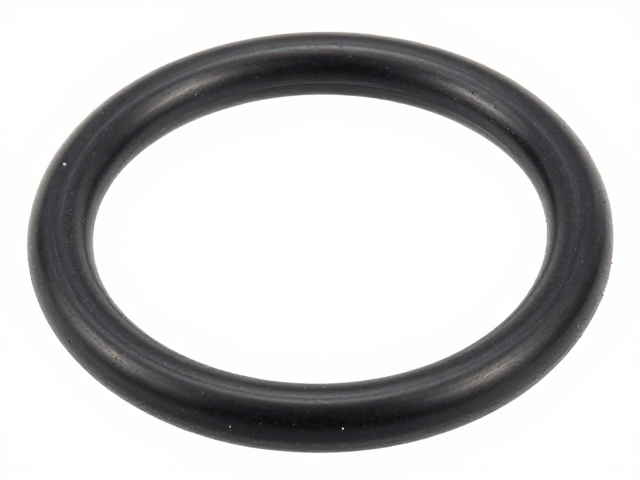

PTFE复合材料O型圈的结构优势与耐久性分析
聚四氟乙烯（PTFE）因其极低的摩擦系数和卓越的化学惰性，常被用于制造高性能O型圈或作为包覆层。纯PTSE硬度较高且存在冷流性，因此工业上常采用填充改性PTFE或PTSE包覆橡胶芯的结构。这种复合结构利用内部橡胶芯提供弹性支撑，外部PTFE层提供耐磨与耐腐蚀保护，显著提升了密封件在极端工况下的耐久性。PTFE分子结构中的碳-氟键能极高，使其能耐受绝大多数强酸、强碱及有机溶剂，适用温度范围宽泛，通常在-200℃至260℃区间内保持性能稳定。
耐久性表现主要体现在抗老化与抗挤出性能上。相较于传统弹性体，PTFE材料几乎不吸收介质，不会因溶胀导致尺寸变化，从而维持长期的密封稳定性。在往复运动密封中，PTFE表面的自润滑特性可减少摩擦热，防止密封界面温度急剧升高导致的失效。然而，PTFE的弹性回复率较低，若作为纯O型圈使用，可能需要较大的安装预紧力，因此在选型时需特别注意沟槽设计的配合，确保在低压缩率下仍能获得足够的密封比压，避免因回弹不足导致的泄漏。
工况匹配与失效模式预防的工程实践
密封失效通常由安装损伤、介质不兼容或工况超出设计极限引起。在安装阶段，O型圈表面易被沟槽锐边划伤，导致密封面出现微观泄漏通道。预防措施包括对密封槽边缘进行倒角处理（通常建议倒角30°-45°），并确保槽表面粗糙度控制在Ra0.4-0.8μm之间，以保护密封唇口。同时，安装过程中应避免使用尖锐工具，推荐使用引导套或润滑剂，防止密封圈扭曲或切割。
介质兼容性是决定密封寿命的核心因素。不同橡胶材料对特定化学品具有选择性耐受性，例如丁腈橡胶耐油但不耐臭氧，三元乙丙橡胶耐水耐蒸汽但不耐矿物油。选型前需查阅严密的化学兼容性表，确认材料在当前介质中的溶胀率、重量变化率等指标。对于未知介质或混合介质，建议进行实际工况下的浸泡测试，观察材料在设定温度和时间后的物理性能变化。此外，系统启停过程中的压力冲击可能超过O型圈的承受极限，因此在动态压力波动系统中，应选用具有高回弹性和耐疲劳特性的材料，并优化系统缓冲机制，以延长密封件的使用寿命。
