腕表改装必看，316L钢表耳激光焊接与拉丝工艺详解
316L不锈钢表耳的材质特性与激光焊接适配性分析 316L不锈钢作为钟表制造中广泛使用的基材，其核心优势在于添加了钼元素，从而显著提升了抗氯化物腐蚀的能力。相较于常见的304不锈钢，316L在面对汗液、海水或日常化学试剂时表现出更优越的稳定性，这对于长期佩戴且可能接触不同环境介质的腕表而言，是维持表壳完整性的关键。在改装或修复场景中，表耳作为连接表带与表壳的核心受力部件，其材质的致密度和延展性直

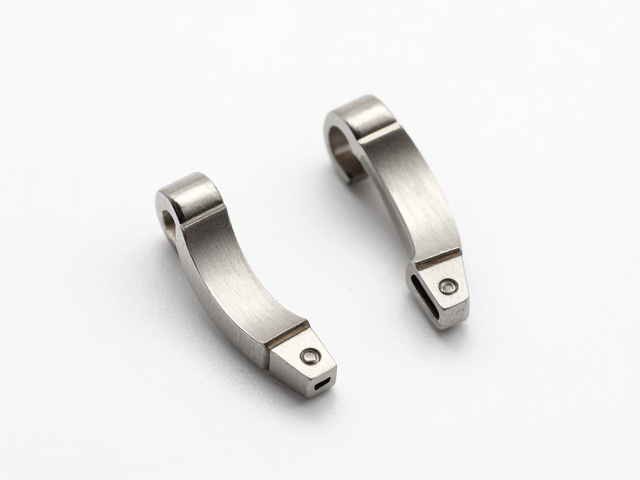

316L不锈钢表耳的材质特性与激光焊接适配性分析
316L不锈钢作为钟表制造中广泛使用的基材，其核心优势在于添加了钼元素，从而显著提升了抗氯化物腐蚀的能力。相较于常见的304不锈钢，316L在面对汗液、海水或日常化学试剂时表现出更优越的稳定性，这对于长期佩戴且可能接触不同环境介质的腕表而言，是维持表壳完整性的关键。在改装或修复场景中，表耳作为连接表带与表壳的核心受力部件，其材质的致密度和延展性直接决定了后续加工的安全性。316L良好的导热性和特定的晶体结构，使得其在经过高温热影响区时，不易产生严重的晶界析出，这为后续精密焊接提供了理想的物理基础。
激光焊接技术因其能量密度高、热输入小、变形可控等特点，成为处理316L钢表耳连接的理想方案。传统TIG（�极惰性气体保护焊）或手工电弧焊往往伴随着较大的热冲击，容易导致表耳根部应力集中甚至开裂，而激光焊通过聚焦的光束瞬间熔化焊材与母材，热影响区通常控制在微米级别。这种精密的热力学过程不仅保留了316L原有的耐腐蚀性能，还确保了焊缝与母材之间形成牢固的金相结合。在实际操作中，使用同材质的316L焊丝进行填充，能够实现焊缝颜色与母材的高度一致，减少后续打磨所需的工作量，为保持表壳整体视觉的统一性提供了技术保障。
激光焊接在表耳修复与改装中的关键工艺参数
在进行316L钢表耳的激光焊接前，清洁度是决定焊接质量的首要因素。任何油污、氧化层或杂质都会在高温下形成气孔或夹杂，直接削弱焊缝强度。实际操作中，需使用丙酮或专用超声波清洗机彻底去除表耳焊接区域的污染物，确保表面呈现均匀的金属光泽。随后，固定夹持需格外谨慎，由于表耳结构细长，刚性相对较弱，过大的夹持力可能导致微变形，进而影响焊接精度。通常采用软胶垫或专用定位夹具，确保表耳在焊接过程中保持绝对静止，避免因震动导致熔池不稳定。
激光焊接的核心参数设定需严格依据316L的物理特性。功率密度、脉冲宽度、频率以及离焦量等参数需根据表耳厚度进行微调。对于常见的1.2mm至1.5mm厚的表耳耳管，激光功率通常控制在数百瓦至千瓦级别，脉冲时间在毫秒级。焊接路径应遵循从表耳根部向末端、或分段点焊后连续焊接的策略，以分散热应力。焊材送丝速度需与激光功率匹配，确保熔池饱满且无凹陷。焊接完成后，立即使用无水乙醇清洗焊缝表面残留的助焊剂或氧化皮，观察焊缝表面是否呈现均匀的银白色或淡金色，若出现发黑或烧穿现象，则需重新调整参数或检查保护气体（通常为高纯氩气）的流量与纯度，确保焊接区域无氧侵蚀。
拉丝工艺在表耳表面的装饰与质感还原
拉丝工艺是提升腕表金属质感与个性化外观的重要手段，其核心在于利用研磨工具在金属表面形成均匀、细腻的线性纹理。对于316L钢表耳，常见的拉丝方向需与表壳原有的拉丝纹路保持逻辑上的连贯性，或根据改装设计需求进行创新。常用的工具包括硬质尼龙刷、碳化硅砂纸或专用拉丝轮。操作时，需保持手部稳定，以均匀的速度和压力单向或交叉移动工具。对于表耳侧面等平面区域，可采用直线拉丝；而对于表耳根部与表壳连接处的曲面过渡区，则需使用柔性垫配合细砂纸进行弧形拉丝，以模拟原厂工艺的自然过渡。
拉丝的深度与颗粒粗细直接影响最终视觉效果。粗拉丝（如120-180目）呈现出较强的立体感和工业风格，适合运动型腕表改装；细拉丝（如400-600目及以上）则显得精致、低调，更接近高端正装表的质感。在操作过程中，需特别注意拉丝纹理的连续性，避免出现断纹、乱纹或局部过度磨损导致的色差。由于316L钢具有一定的加工硬化特性，过度用力或重复次数过多会导致表面硬化，增加后续抛光难度，甚至引发微裂纹。因此，建议采用“由粗到细”的渐进式打磨策略，先用较粗砂纸确立纹理方向，再逐步使用细砂纸细化纹理，用极细的研磨膏进行轻微提亮，以平衡质感与光泽。
焊接后处理与表面一致性维护
激光焊接后，焊缝区域通常会残留氧化层及微小的焊瘤，直接进行拉丝会导致纹理不连续或工具卡顿。因此，初步的平整化处理至关重要。使用细粒度砂纸（如600-800目）或小型研磨石，轻轻打磨焊缝表面，去除凸起部分，使焊缝与母材平滑过渡。此步骤需严格控制力度，避免过度打磨破坏表耳原有轮廓或导致局部凹陷。打磨过程中，需定期清洁表面，检查焊缝与母材的衔接处是否完全闭合，无可见缝隙或黑线。若发现微小凹陷，可考虑使用极细的316L焊粉或专用填补剂进行微调，但需谨慎操作以免影响整体美观。
在完成平整化处理后，需进行整体拉丝纹理的融合与统一。由于焊接区域的热影响区颜色及硬度可能与母材略有差异，直接拉丝可能出现色差或纹理深浅不一。此时，需以焊缝为中心，向四周延伸进行拉丝，确保纹理覆盖整个表耳表面，并逐渐融入原有的表壳纹理中。对于高光泽度要求的改装，拉丝后可进行局部镜面抛光，但需注意抛光轮与拉丝区域的界限要自然过渡，避免形成明显的“补丁”效应。最终，通过软布擦拭去除残留的金属粉末和油污，检查表耳在自然光下的视觉效果，确保纹理均匀、色泽一致，无划痕、无氧化斑，达到专业改装的成品标准。
