高精度金属件防异响技巧，匹配生耳直径，嵌入式安装防松动
精密配合与公差控制的底层逻辑 在金属结构设计中，生耳（即固定销或定位销）与安装孔的配合精度直接决定了组件在动态负载下的稳定性。当金属件在振动环境中工作时，微米级的间隙积累会导致接触面产生微观相对位移，这种位移进而转化为可听见的异响。要实现真正的防松脱，必须从材料硬度与表面处理入手，确保生耳与孔壁之间形成稳定的过盈或过渡配合。实际工程中，常选用45#钢或40Cr进行调质处理，使生耳硬度控制在HRC

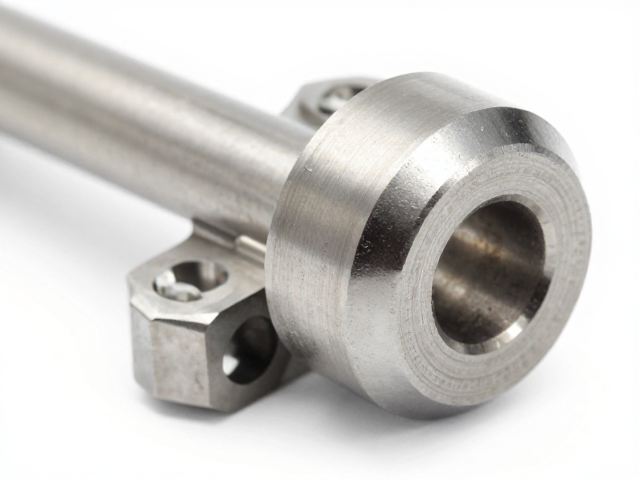

精密配合与公差控制的底层逻辑
在金属结构设计中，生耳（即固定销或定位销）与安装孔的配合精度直接决定了组件在动态负载下的稳定性。当金属件在振动环境中工作时，微米级的间隙积累会导致接触面产生微观相对位移，这种位移进而转化为可听见的异响。要实现真正的防松脱，必须从材料硬度与表面处理入手，确保生耳与孔壁之间形成稳定的过盈或过渡配合。实际工程中，常选用45#钢或40Cr进行调质处理，使生耳硬度控制在HRC45-50之间，既保证了足够的抗剪切强度，又避免了因过硬导致的孔壁压溃风险。
匹配生耳直径并非简单的尺寸对应，而是需要结合孔的加工工艺进行综合计算。对于CNC精加工的金属孔，通常采用H7/k6或H7/n6的配合等级，其中H7代表基孔制下的基准孔公差，k6或n6则对应不同的过盈量等级。若采用激光切割或普通冲压成型的孔径，其公差范围通常在IT8至IT9级，此时若仍按精密配合设计生耳，极易因装配应力过大导致金属疲劳断裂。因此，在设计阶段需明确孔径的下限与上限，通过有限元分析模拟不同配合间隙下的应力分布，从而锁定最优的生耳直径规格，从源头消除因配合不当引发的松动隐患。

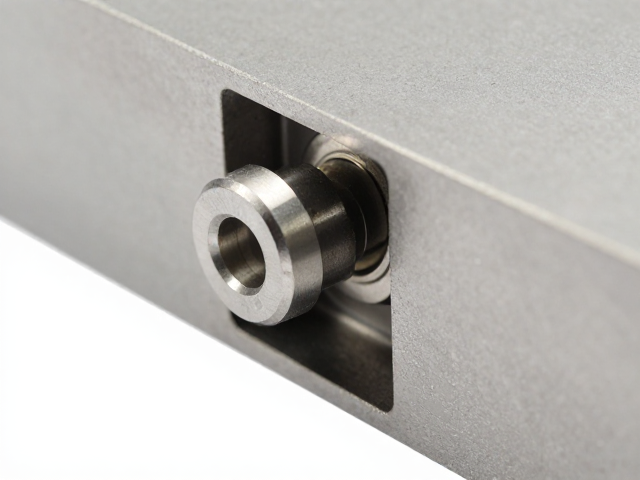

嵌入式安装结构与应力释放机制
嵌入式安装的核心在于利用机械结构的自锁特性来替代单纯的摩擦力紧固。传统的压入式安装容易因材料蠕变或热胀冷缩导致预紧力丧失，而嵌入式设计通常采用阶梯轴结构或倒角导向设计。通过在生耳表面加工螺旋滚花或微凸点，并在安装孔内壁设置对应的环形槽，形成多点线接触。这种结构在压入过程中，金属发生弹性变形，嵌入后产生周向的抱紧力。相较于全表面摩擦接触，这种点线接触能更有效地分散径向载荷，防止生耳在受到轴向冲击时发生轴向窜动，从而从根本上解决松动问题。
为了进一步提升嵌入式安装的可靠性，需关注安装过程中的应力释放与形位公差。在压入装配时，过大的冲击力会导致金属内部产生残余应力，长期作用下可能引发微裂纹。因此，建议使用液压机或伺服压装机进行等速压入，并严格控制压入深度。同时，安装孔的同轴度至关重要，若孔轴线与生耳轴线存在偏斜，嵌入式结构将无法形成均匀的抱紧力，导致单侧受力过大而失效。实际应用中，常通过增加导向套筒或使用浮动夹具来保证同轴度，确保生耳在嵌入过程中受力均匀，使嵌入式结构能够充分发挥其防松脱优势。
