精密配合中的尺寸基准与检测环境控制
表壳嵌装与表镜配件的公差检测并非单一维度的测量，而是基于严密的几何公差体系进行的综合评估。在制造与质检环节，基准面的选择直接决定了数据的有效性。通常以表壳顶面的安装槽底面或侧壁定位面作为主要基准，表镜的边缘接触面作为从动基准。这种基准关系的设定需要严格遵循ISO 286或GB/T 1800系列标准中的公差原则，确保测量结果具有可追溯性。检测环境必须控制在标准温度20°C±2°C，相对湿度保持在45%-60%区间，以避免因热胀冷缩导致微米级误差，从而保证测量数据的真实性与稳定性。
实际检测过程中，需重点关注表壳嵌装槽的深度、宽度以及表镜外径与内径的配合间隙。这些尺寸参数直接影响了表镜安装的稳固性与防水性能。使用高精度影像测量仪或激光扫描仪获取三维数据时，需对表壳内壁的粗糙度进行同步评估，过高的表面粗糙度会导致嵌装后产生应力集中，进而引发微裂纹。检测流程中应包含多次重复测量取平均值，以消除随机误差，确保每一组数据都能真实反映零部件在标准状态下的几何特征，为后续装配提供可靠依据。
表镜平面度与嵌装间隙的量化分析
表镜的平面度是决定表盘视觉质感与光学性能的关键指标。对于简约平面表镜而言，其表面相对于理论平面的偏差需控制在极小范围内，通常要求在全直径范围内平面度误差不超过0.05mm。检测时，采用接触式轮廓仪或非接触式干涉仪对表镜表面进行扫描，生成严密的等高线图。若平面度超差，不仅会影响指针与刻度的垂直对齐，还可能在表镜与表盘之间形成不均匀的光学畸变，降低读数的清晰度。因此，平面度数据的采集必须覆盖表镜的有效显示区域，排除边缘倒角部分的干扰，确保核心视觉区域的绝对平整。
嵌装间隙的检测则聚焦于表镜与表壳之间的贴合状态。在理想状态下，表镜嵌入后应与表壳顶面齐平或保持预设的微小下沉量，这一间隙通常控制在0.02mm至0.10mm之间，具体数值依据表壳材质与表镜厚度而定。使用塞尺或气动量仪进行多点测量时，需沿圆周方向选取至少8个均匀分布的检测点。任何一点间隙过大都可能导致异物侵入或水汽渗入，破坏腕表的密封性；间隙过小则可能在装配过程中因摩擦导致表镜崩边。通过量化分析这些间隙数据，可以精准判断零部件的加工精度是否处于合格区间，从而优化后续的生产工艺参数。

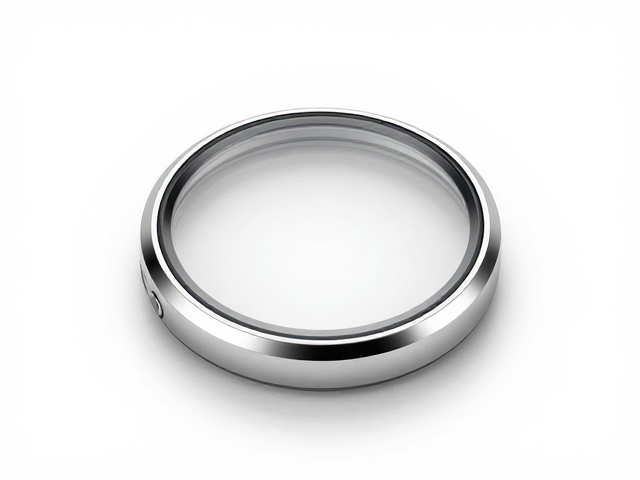

检测数据的应用与公差优化逻辑
检测获取的公差数据不仅是判定合格与否的依据，更是优化生产工艺的重要反馈机制。当批量生产的表壳嵌装槽宽度出现系统性偏差时，数据分析可指向CNC加工中刀具磨损或夹具定位松动等问题。通过对比不同批次、不同时间段的数据波动，可以建立严密的工艺稳定性模型。例如，若发现表镜外径尺寸在特定温度变化下呈现规律性偏移，则需重新评估材料的热膨胀系数在加工中的影响，进而调整加工后的时效处理时间或冷却速率。这种基于数据的逆向优化，能够有效减少废品率，提升整体制造良率。
在实际应用中，公差检测还需结合装配后的功能验证进行综合考量。静态的尺寸合格并不代表动态使用的安全，因此，部分高精密检测流程中会引入微动测试。在确认尺寸公差符合设计规范后，模拟佩戴过程中的轻微震动与温度变化，观察表镜嵌装处是否有松动预兆。这种从静态尺寸到动态性能的延伸检测，确保了产品在真实使用场景下的可靠性。通过持续积累检测数据，形成严密的数据库，企业能够更精准地定义公差带，平衡制造成本与产品质量，实现从经验制造向数据驱动制造的转型。
