多层凹槽表壳装饰环设计，高精度尺寸检测全流程解析
多层凹槽表壳装饰环的结构特征与工艺难点 多层凹槽表壳装饰环通常由高硬度金属或复合材料制成，其核心设计在于通过精密的CNC加工或微成型技术，在表壳表面构建出台阶状或螺旋状的立体纹理。这种结构不仅提升了视觉上的层次感，更对零部件的同轴度与平面度提出了极高要求。在实际制造中，凹槽的深度、宽度以及不同层级之间的过渡角度，直接决定了最终产品的光学反射效果及佩戴舒适度。由于装饰环往往需要与表壳主体形成严密的
多层凹槽表壳装饰环的结构特征与工艺难点
多层凹槽表壳装饰环通常由高硬度金属或复合材料制成，其核心设计在于通过精密的CNC加工或微成型技术，在表壳表面构建出台阶状或螺旋状的立体纹理。这种结构不仅提升了视觉上的层次感，更对零部件的同轴度与平面度提出了极高要求。在实际制造中，凹槽的深度、宽度以及不同层级之间的过渡角度，直接决定了最终产品的光学反射效果及佩戴舒适度。由于装饰环往往需要与表壳主体形成严密的嵌合，任何微小的尺寸偏差都可能导致装配困难或缝隙不均，进而影响整体结构的稳定性。
此类精密零件的生产过程中，材料应力释放是一个关键的技术痛点。金属在经历多道铣削或冲压工序后，内部残留的应力可能导致零件在后续环境变化中发生微量形变。为了保持尺寸的一致性，加工后通常需要进行时效处理或去应力退火。此外，凹槽内部的直角或圆弧过渡区域，在高速切削时容易产生刀具磨损或积屑，这会直接影响表面光洁度。因此，工艺参数的设定必须经过严密的计算与验证，以确保每一层凹槽的尺寸精度落在规定的公差范围内，通常为微米级别。
高精度尺寸检测的核心指标与仪器选型

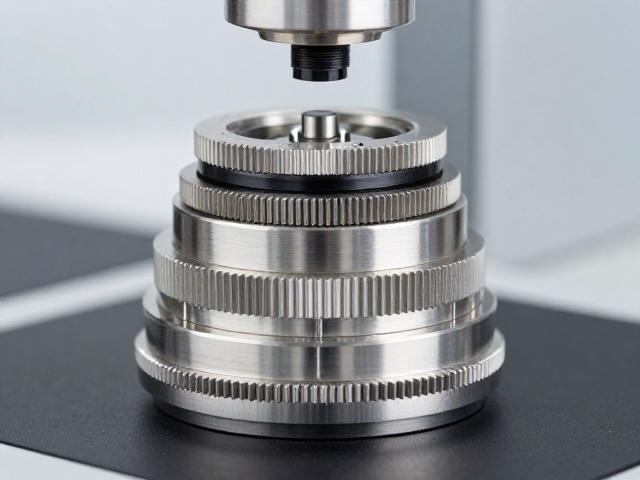

针对多层凹槽表壳装饰环的检测，核心指标集中在凹槽深度、台阶高度、外径内径以及各层之间的角度偏差。传统的接触式测量工具如千分尺或游标卡尺，因无法有效触及深窄凹槽内部，往往难以满足高精度检测需求。目前行业主流采用非接触式光学测量方案，其中影像测量仪适合快速筛选平面尺寸，而激光扫描轮廓仪则能更精准地重构三维形貌。对于极微小的凹槽细节，工业CT（Computed Tomography）能提供完整的内部结构数据，通过三维重建技术精确计算各层凹槽的容积与壁厚，确保无遗漏的检测覆盖。
仪器的选型需严格依据产品的公差标准与生产节拍。若公差范围控制在±0.01mm以内，高精度光学投影仪配合亚像素边缘识别算法是经济且高效的选择。当涉及更复杂的曲面过渡或深层结构检测时，白光干涉仪或共焦显微镜能提供纳米级的Z轴分辨率。值得注意的是，检测环境的光照稳定性、温度控制以及振动隔离也是影响数据真实性的关键因素。在实际应用中，通常会建立包含多种传感器的综合检测站，通过数据融合技术，将二维影像数据与三维点云数据结合，从而构建出国产品完整的高精度数字模型，为后续的质量分析提供坚实的数据基础。
从装夹定位到数据采集的全流程解析

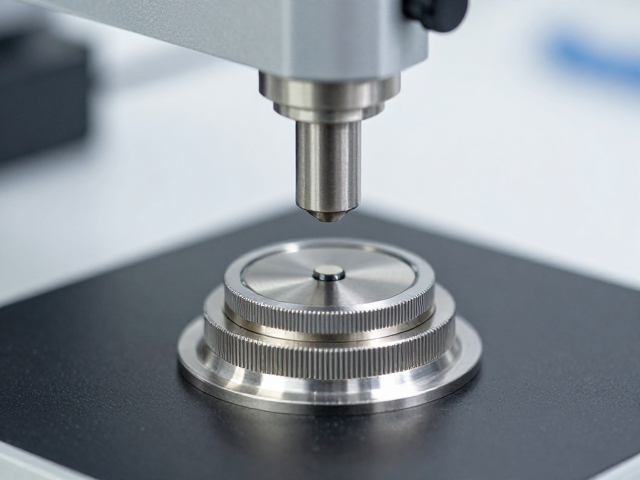

检测流程的起始步骤是标准化的装夹定位，这是保证测量结果一致性的基石。由于装饰环具有环形特征且表面易损，装夹夹具需采用柔性材料或真空吸附方式，避免在夹持点产生压痕或变形。定位基准通常选取表壳的外圆表面或特定的定位孔，通过高精度心轴或自定心夹具将零件固定。在固定后，需执行预扫描或自动对焦程序，确定零件在三维空间中的初始坐标，确保后续测量路径与零件几何特征完美对齐。这一步骤的稳定性直接决定了后续所有测量数据的可信度。
数据采集阶段采用自动化扫描路径，仪器探头或光源按照预设轨迹对多层凹槽进行逐层扫描。系统实时捕捉反射光信号或激光轮廓数据，通过边缘提取算法识别凹槽的起始与终止边界。在数据采集过程中，软件会自动过滤环境噪声，并通过滤波算法平滑数据曲线，以还原真实的几何形状。采集完成后，系统立即将原始数据导入测量软件，与CAD理论模型进行拟合比对。这一过程不仅计算各尺寸点的偏差值，还会生成详细的检测报告，标注出色差分布的热力图，直观显示误差集中区域，为工艺调整提供直接依据。
数据比对分析与工艺反馈机制
检测获取的数据需经过严密的统计分析，以判断产品是否符合设计规格。测量软件会自动计算最大最小值、平均值、标准差以及CPK（过程能力指数），评估生产过程的稳定性。对于多层凹槽结构，重点分析各层尺寸的关联性，检查是否存在系统性偏差，例如因刀具磨损导致的渐进性尺寸变化，或因装夹力不均导致的周期性波动。通过趋势图分析，可以识别出门槛值异常或离群点，这些细微的数据特征往往是潜在质量问题的先兆。
基于数据分析结果，建立严密的工艺反馈闭环。若发现某一层凹槽深度普遍偏大，技术人员需排查刀具磨损情况或切削参数是否偏离设定值；若同轴度超标，则需检查主轴跳动或夹具定位面的精度。反馈机制要求将检测数据实时传输至制造执行系统（MES），与生产批次、设备状态、刀具寿命等信息关联，实现质量数据的可追溯性。通过持续监控关键尺寸的变化趋势，工艺人员能够及时调整加工参数，优化刀具路径或改善冷却润滑条件，从而从源头上控制尺寸波动，确保多层凹槽表壳装饰环在大批量生产中的尺寸一致性。
