表镜密封防水优化，NBR胶圈尺寸公差与台阶式密封圈设计要点
表镜密封防水优化的核心逻辑与NBR材料特性 机械腕表或专业户外计时工具的表镜密封性能，直接决定了设备在极端环境下的可靠性，其中丁腈橡胶（NBR）因其优异的耐油性、耐磨性及适中的弹性，成为密封圈的主流选择。NBR胶圈在压缩后产生的回弹力是维持静态密封的关键，但其物理特性会随温度变化产生显著漂移，低温下硬化导致密封失效，高温下则可能因永久变形失去回弹力。因此，在选型阶段必须精确计算工作温度区间内的压

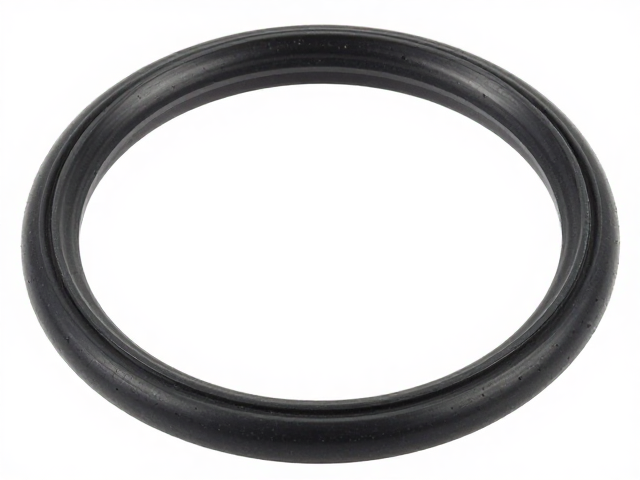

表镜密封防水优化的核心逻辑与NBR材料特性
机械腕表或专业户外计时工具的表镜密封性能，直接决定了设备在极端环境下的可靠性，其中丁腈橡胶（NBR）因其优异的耐油性、耐磨性及适中的弹性，成为密封圈的主流选择。NBR胶圈在压缩后产生的回弹力是维持静态密封的关键，但其物理特性会随温度变化产生显著漂移，低温下硬化导致密封失效，高温下则可能因永久变形失去回弹力。因此，在选型阶段必须精确计算工作温度区间内的压缩永久变形率，确保胶圈在长期静态压力下仍能保持有效的密封比压。
密封界面的微观粗糙度与宏观几何精度共同影响着接触面的贴合效果。NBR胶圈在安装过程中会发生径向收缩和轴向压缩，这种形变若超过材料屈服极限，会导致不可逆的损伤。实际应用中，需关注胶圈截面直径与沟槽宽度的匹配关系，通常沟槽宽度应大于胶圈自由状态直径的1.1至1.3倍，以容纳压缩变形并预留润滑空间。同时，表面处理工艺如喷砂或阳极氧化形成的微纹结构，有助于在微观层面形成润滑油膜，减少摩擦系数，防止胶圈在装配或震动过程中被剪切损坏。

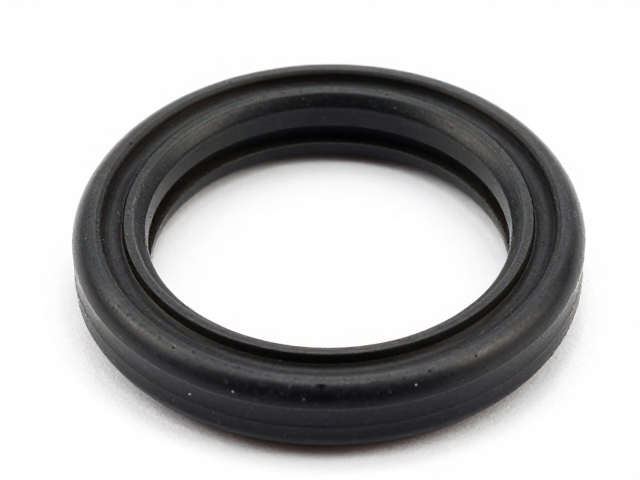

NBR胶圈尺寸公差的控制标准与检测手段
高精度表壳与表镜的装配对NBR胶圈的尺寸一致性提出了严苛要求，国际标准ISO 3601-1及GB/T 3452.1对O型圈的尺寸公差有着明确界定。对于截面直径在1.5mm至7mm范围内的NBR胶圈，其直径公差通常控制在±0.05mm至±0.1mm之间，长度公差则需控制在±0.2mm以内。过大的公差会导致装配后预紧力分布不均，局部应力集中处易出现微裂纹，进而成为水汽渗透的通道。在生产过程中，激光测径仪和影像测量仪是常用的检测工具，可实时监控挤出成型后的尺寸波动。
环境因素对NBR胶圈尺寸稳定性的影响不容忽视，温度变化会引起材料的热胀冷缩，而吸湿性虽低于天然橡胶，但在高湿环境中仍会轻微膨胀。为确保数据可溯源，生产环节需引入SPC（统计过程控制）系统，对关键尺寸进行CPK（过程能力指数）分析，要求CPK值大于1.33以维持过程稳定性。此外，胶圈表面不得存在气泡、杂质或裂纹，这些缺陷在微观尺度下会成为应力集中点，加速材料老化并降低密封寿命。检测标准中明确禁止使用有缺陷的胶圈用于高压或高湿度环境下的密封结构。

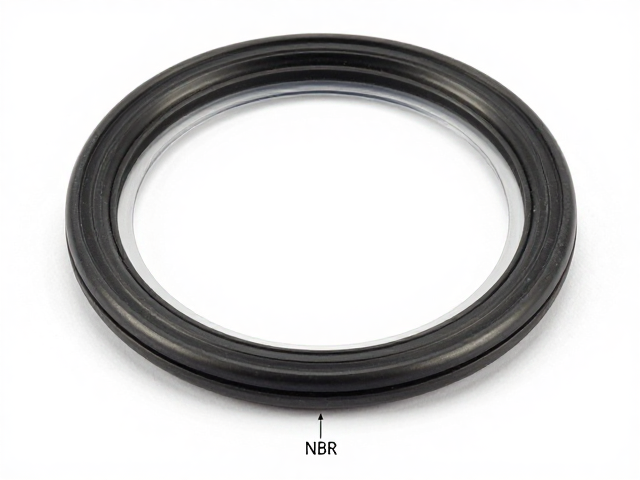

台阶式密封圈设计的几何结构与应力分布
传统的平面压缩密封在应对动态压力或温度循环时易出现泄漏，台阶式密封圈通过非对称的几何结构优化了受力模式。该设计通常在密封圈底部设置支撑台阶，上部设置压缩密封唇，当受到轴向压力时，台阶部分提供刚性支撑，防止胶圈过度挤出，而密封唇部分则集中产生严密的接触应力。这种结构特别适用于存在径向偏移或倾斜装配的场景，能有效补偿因加工误差或装配不当导致的同心度偏差。
在台阶式设计中，台阶的高度与宽度需经过严密的有限元分析（FEA）模拟，以确保应力分布均匀且不超过NBR材料的许用应力值。通常，支撑台阶的高度约为胶圈截面直径的20%-30%，宽度需大于胶圈自由状态直径，以提供足够的支撑面积。密封唇的倾斜角度一般设计为30°至45°，以平衡密封性能与装配阻力。这种几何优化不仅提高了密封的可靠性，还降低了装配过程中的摩擦阻力，减少了胶圈被切割或扭曲的风险，从而提升了整体结构的耐用性。
装配工艺对密封性能的长期影响与维护要点
装配过程中的操作规范直接影响NBR胶圈的初始状态和长期性能。使用钝头工具进行安装可避免锐边切割胶圈，装配前需清洁沟槽表面，确保无油污、灰尘或金属屑残留。润滑剂的选择需谨慎，应使用与NBR材料兼容的非硅基润滑脂，以增强密封界面的润滑效果并防止胶圈扭转。装配时应保持胶圈自然舒展，避免过度拉伸导致截面直径变小，从而降低密封比压。
长期运行中，密封性能的衰减会随时间推移而显现，定期检查表镜与表壳结合处的密封状态是必要的维护措施。若发现表镜内侧出现雾气或进水痕迹，应立即停止使用并进行专业检测。维护过程中，不建议自行更换未经严格公差控制的替代胶圈，以免因尺寸不合导致密封失效。对于高价值或专业用途的计时设备，建议由具备相应资质的技术人员使用专用工具进行拆装，以确保每一次维护都能恢复或维持原始的密封性能标准。
