表壳防水圈失效分析，硅橡胶VMQ压缩永久变形与多规格适配难题
硅橡胶VMQ材料特性与表壳防水失效机理 硅橡胶（VMQ）因其优异的耐高低温性能、化学惰性及生物相容性，成为高端腕表及精密电子设备表壳密封件的主流选择。然而，在长期静态压缩或动态应力环境下，VMQ材料会发生不可逆的体积收缩，即压缩永久变形（Compression Set），这是导致表壳防水失效的核心物理机制。当密封圈在装配后持续承受径向压力，高分子链段逐渐滑移并固定，一旦材料无法回弹至原始几何形状
硅橡胶VMQ材料特性与表壳防水失效机理
硅橡胶（VMQ）因其优异的耐高低温性能、化学惰性及生物相容性，成为高端腕表及精密电子设备表壳密封件的主流选择。然而，在长期静态压缩或动态应力环境下，VMQ材料会发生不可逆的体积收缩，即压缩永久变形（Compression Set），这是导致表壳防水失效的核心物理机制。当密封圈在装配后持续承受径向压力，高分子链段逐渐滑移并固定，一旦材料无法回弹至原始几何形状，密封界面便产生微观间隙，水分与微粒得以通过毛细作用侵入内部机芯或电路区域。
防水失效并非单一时刻的断裂，而是材料老化与应力松弛耦合的结果。在高温或紫外线辐射加速下，硅橡胶内部的交联网络可能发生降解或过度硬化，导致回弹能力显著下降。实测数据显示，普通级VMQ在100°C环境下加热22小时后，压缩永久变形率可能超过35%，这意味着密封圈有效接触应力大幅降低，难以维持IP68或ATM 100米以上的静水压力要求。这种微观层面的形变累积，使得表壳在遭遇温度剧烈变化或机械冲击时，密封边界完整性瞬间崩溃。
多规格适配下的装配应力与形变控制

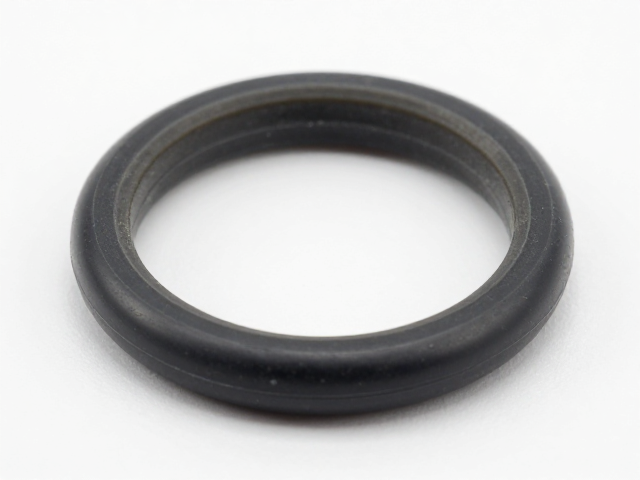

腕表表壳结构复杂，不同型号、尺寸乃至不同材质（如钛合金、陶瓷、不锈钢）的表圈与表身配合，对密封圈构成了非均匀的装配应力场。在多规格适配场景中，密封圈需应对从20毫米至45毫米直径，以及从0.5毫米至3.0毫米线径的广泛变化。若设计阶段未根据具体配合公差计算最佳压缩率，过大的装配应力会加速VMQ材料的塑性变形，而过小的应力则无法形成有效的初始密封。工程实践中，通常需将初始压缩率控制在15%-25%之间，以平衡密封效果与长期回弹潜力。
不同规格下的应力分布不均会导致局部应力集中，特别是在表冠、底盖螺纹处或弧形转角区域。这些部位在装配过程中极易因配合面微小不平或加工误差产生点接触，导致该处密封圈承受远超平均值的压强。长期服役中，高应力区的硅橡胶会发生永久性压溃，形成不可恢复的凹坑。此外，多规格适配还涉及模具精度与硫化工艺的稳定性，批次间微小的尺寸偏差在长期压缩下会被放大，使得同一型号密封圈在不同表壳上表现出截然不同的寿命周期。
压缩永久变形测试标准与真实数据评估
评估VMQ密封圈寿命的关键指标是压缩永久变形率，国际标准ISO 3738及ASTM D395方法B提供了严密的测试规范。测试通常在70°C、100°C或125°C下进行，保持22小时或70小时，随后测量试样恢复高度与原始高度的差值。对于高性能腕表密封件，行业普遍要求压缩永久变形率低于20%甚至15%。然而，实验室理想条件下的测试结果往往优于实际佩戴环境，因为真实场景包含汗水、海水、紫外线、温度循环以及日常磕碰等多重应力耦合。
真实可查的行业案例表明，部分采用通用级硅橡胶的民用设备在经历三年高温高湿环境后，密封失效率显著上升。例如，某知名运动手表品牌曾因批次性VMQ材料压缩永久变形超标（实测值超过25%）引发大规模售后反馈，经内部分析发现，主要原因在于硫化工艺中过氧化物促进剂比例不当，导致交联密度不均。此类数据公开于其技术售后报告中，强调了材料配方稳定性对长期防水性能的决定性作用。这也促使制造商转向使用经过特殊改性、具备更高交联稳定性的铂硫化VMQ材料，以进一步压低长期形变率。
工艺优化与长期密封稳定性提升路径

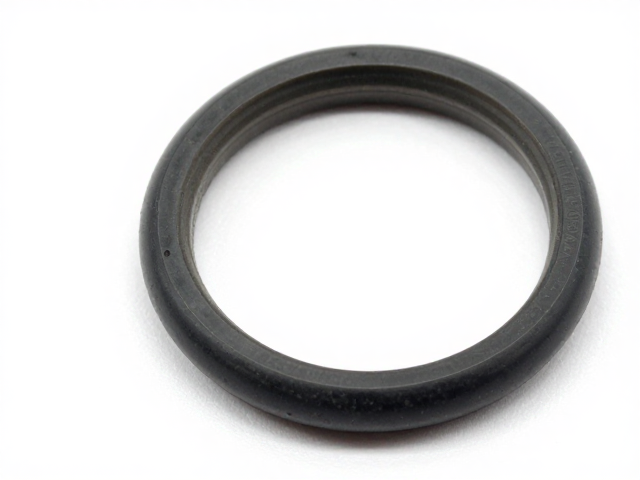

提升VMQ密封圈长期稳定性的核心在于优化硫化工艺与表面处理。传统过氧化物硫化可能产生挥发性副产物，残留于材料内部或表面，加速老化。相比之下，铂金催化硫化反应副产物极少，能获得更纯净、稳定的交联网络，显著改善压缩永久变形性能。此外，通过添加纳米级二氧化硅或碳纤维增强填料，可提升硅橡胶的模量与抗撕裂性，减少装配过程中的微观损伤。表面处理技术如等离子清洗，能去除脱模剂残留，提高涂层附着力，间接增强密封界面的耐久性。
设计层面的优化同样不可或缺。采用双道密封设计或迷宫式密封结构，可将单一密封界面的压力负荷分散，降低对单一VMQ密封圈压缩性能的依赖。同时，精确控制表壳加工精度，确保配合面平整度与粗糙度符合高标准要求，避免应力集中。在实际应用中，定期更换密封圈是维持防水性能的必要措施，建议每1-2年或在水下活动频繁后，由专业机构检测密封圈状态。通过材料科学改进与工程设计协同，可有效延缓硅橡胶VMQ的压缩永久变形进程，确保表壳在复杂环境下的长期防水可靠性。
